La gama ASLA de Parrarayos PDC ofrece un sistema seguro y fiable para proteger su edificio o proyecto solar de la caída directa de rayos. Parrarayos PDC proporciona un radio de protección mejorado, reduciendo la cantidad de pararrayos y conductores de bajada necesarios para su estructura, al tiempo que brinda una protección completa.
El objetivo del Pararrayos de Axis es convertirse en el punto de descarga para el rayo, en lugar de que el rayo golpee un objeto aleatorio, como un panel solar o el lado del edificio. Al convertirse en el punto de descarga, la electricidad puede ser conducida de manera segura al suelo utilizando todo el sistema de protección contra rayos, protegiendo la estructura o el parque solar.
Según la norma NFC 17-102, el ΔT para un Pararrayos ESE debería ser al menos de 10μs – esto significa que el tiempo de emisión del ESE de ASLA es al menos 10μs más rápido que los de una Barra Franklin. Nuestra gama de productos ESE de ASLA varía desde un ΔT de 10μs hasta 60μs, dependiendo de los requerimientos del proyecto.
| Model | Radius of Protection (m) | Height (mm) | Width (mm) | Diameter of Rod Maximum (mm) |
|---|---|---|---|---|
| ASLA 15 | 58 | 321 | 105 | 20 |
| ASLA 30 | 71 | 341 | 132 | 20 |
| ASLA 60 | 89 | 400 | 205 | 25 |
| ASLA 60A | 107 | 400 | 205 | 25 |

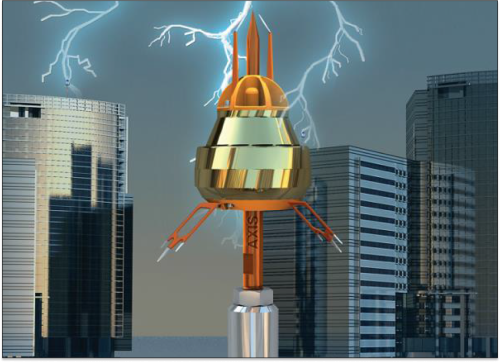

El Pararrayos Inteligente de Axis (ASLA, por sus siglas en inglés) está compuesto por un punto de impacto principal, un dispositivo de emisión, un elemento de fijación y una conexión al conductor de descenso.
El área protegida por el ASLA se determina utilizando el método de prueba de emisión de chispas tempranas según la Norma NFC 17 102 y se prefiere tener el ASLA instalado en la parte más alta de la estructura.
El área protegida está delimitada por una superficie de revolución definida por los radios de protección correspondientes a las diferentes alturas consideradas h y cuyo eje es el mismo que el de la terminal aérea según la figura a continuación, (fuente: norma NFC).
El sistema ASLA se basa en la diferencia de tiempo (ΔT) entre el tiempo de emisión de un pararrayos convencional y un pararrayos de emisión de chispas tempranas, como se demostró en los laboratorios de pruebas de alta tensión. Esta emisión del ESE se genera almacenando energía del campo electromagnético ambiental o cargas estáticas en el momento de los eventos de rayos. En condiciones normales, la terminal aérea permanece en modo de espera. Sin embargo, hay un pico en el campo eléctrico ambiental cuando una tormenta se acerca al sitio. Este pico provoca la liberación oportuna de la energía almacenada, generando un líder ascendente desde la punta del pararrayos ESE. Este líder ascendente se mueve hacia el líder descendente de las nubes de tormenta, creando un camino para la descarga. El rayo luego pasa de manera segura a través del cuerpo conductor del Pararrayos ESE a los conductores de descenso y finalmente de manera segura al suelo, protegiendo el edificio o el proyecto solar. Este principio de funcionamiento permite un radio de producción mejorado proporcionado por el Pararrayos de Emisión de Chispas Tempranas en comparación con una vara de pararrayos convencional.
El Pararrayos Inteligente de Axis (ASLA, por sus siglas en inglés) está compuesto por un punto principal de impacto, dispositivo de emisión, elemento de fijación y una conexión al conductor de descenso.
El área protegida por el ASLA se determina utilizando el método de prueba de emisión de chispas tempranas según la Norma NFC 17 102 y es preferible tener el ASLA instalado en la parte más alta de la estructura.
El área protegida está delimitada por una superficie de revolución definida por los radios de protección correspondientes a las diferentes alturas consideradas h y cuyo eje es el mismo que el de la terminal aérea según la figura a continuación, (fuente: norma NFC)
El radio de protección de un ASLA está relacionado con su altura (h) relativa a la superficie a proteger, su eficiencia y el nivel de protección seleccionado.
para ≥ 5m
para 2m ≤ h ≤ 5m
donde,
| Rp | = | Protection radius of ASLA at a given height h (m) |
| h | = | Height of ASLA tip over the area of reference plane considered |
| r | = |
|
| Δ | = |
Initiation advance equivalent to efficiency of ASLA as per below(m)
|
